RIDUTTORI EPICICLOIDALI Ø 28

I nostri riduttori epicicloidali sono garanzia di precisione, silenziosità, resistenza e ottimo rapporto qualità prezzo, essendo interamente progettati ed industrializzati all'interno dei nostri stabilimenti.
Questo ci permette di valutare eventuali customizzazioni per soddisfare ogni esigenza del cliente.

Caratteristiche Generali

Tornomatic propone una nuova gamma di riduttori Ø 28 da uno a tre stadi.
Questa nuova gamma di riduttori punta a ridurre gli ingombri mantenendo le stesse prestazioni del riduttore Ø32 con camicia in alluminio.
Il riduttore ha camicia in acciaio dentata a denti diritti eseguita mediante lavorazione meccanica di precisione. Sulla camicia viene realizzato un trattamento di carbonitrurazione + post ossidazione.

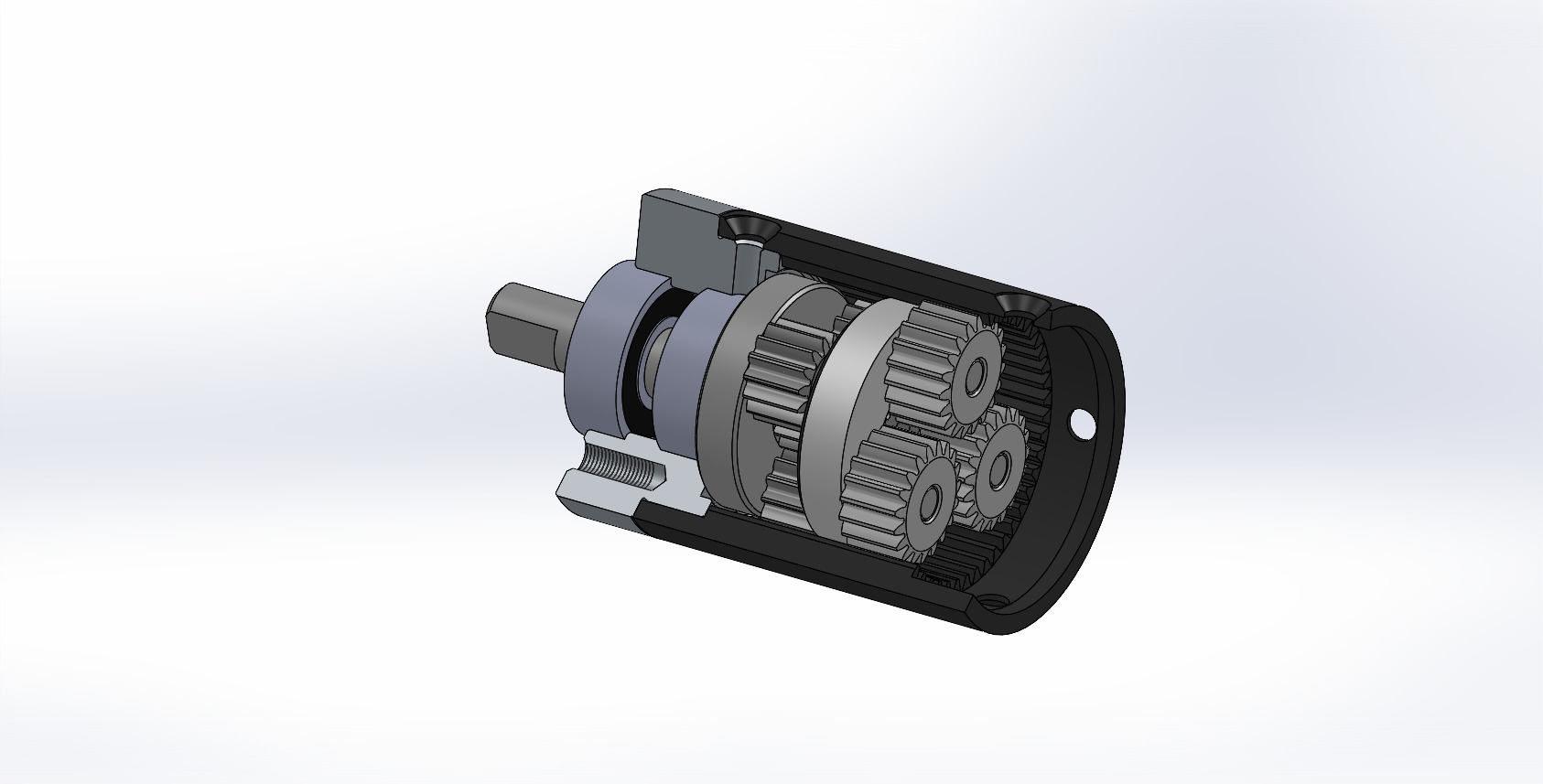

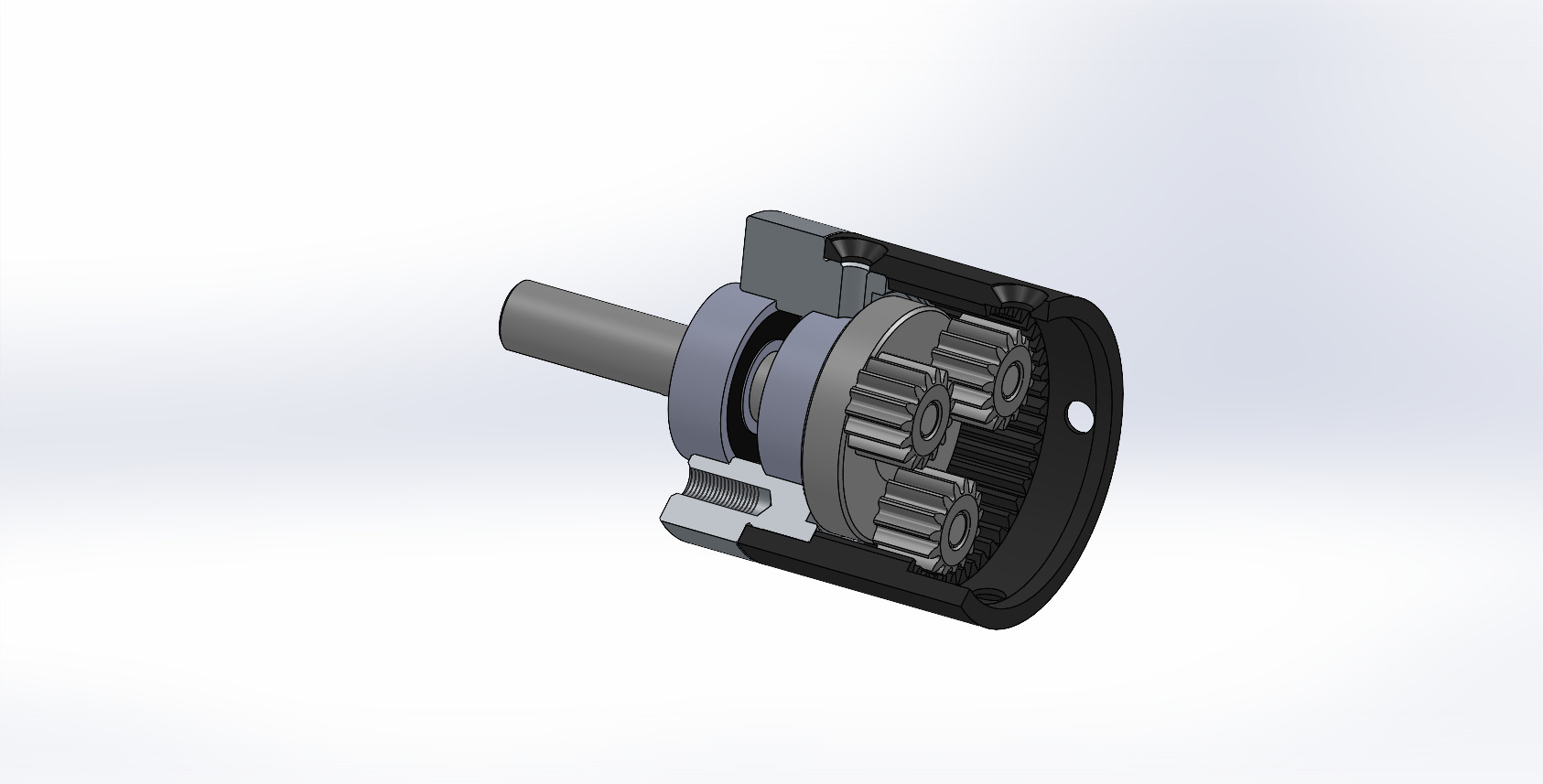

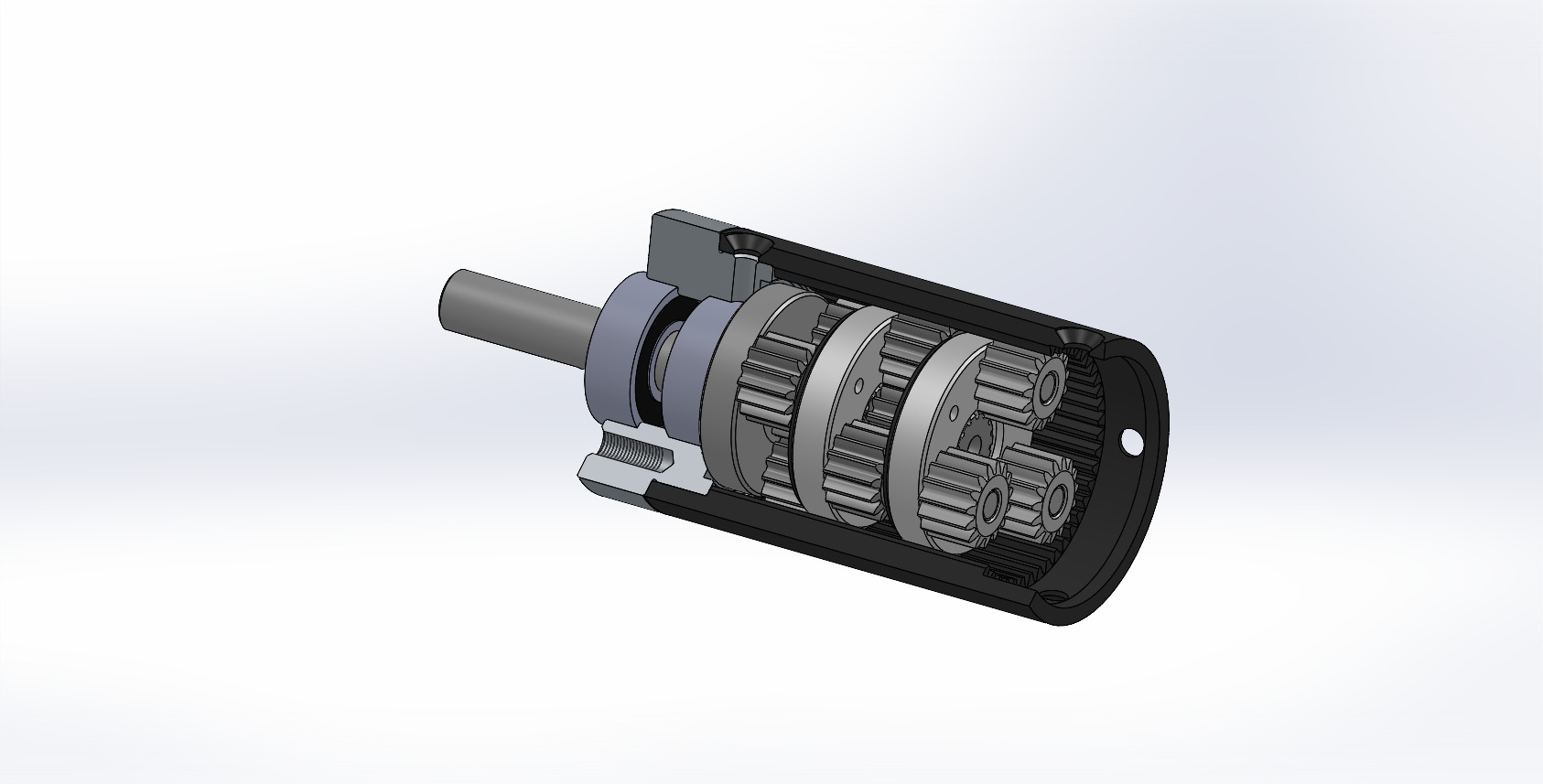

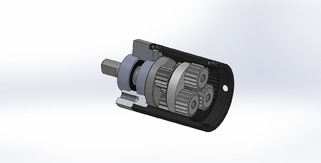

Il solare, ingranaggio centrale del riduttore, trasmette il moto a tre o più ingranaggi che ruotano attorno ad esso.
Gli ingranaggi sono guidati da una corona metallica dentata fissa e trasmettono il moto al solare successivo o all'albero d'uscita ruotando su rullini solidali con questi. Ingresso e uscita sono disposti coassialmente e la trasmissione di coppie elevate si ottiene con ingombri minimi.
Gli ingranaggi della prima riduzione sono normalmente in materiale plastico per abbattere la rumorosità nel punto in cui girano più velocemente e laddove le coppie sono più basse, mentre sono in acciaio temprato nelle riduzioni in cui serve trasmettere maggiore coppia a giri più bassi.
Se necessario, in base all'applicazione richiesta, gli ingranaggi del primo stadio possono essere anche in acciaio temprato.
La scelta di utilizzare ingranaggi a denti diritti anche sul primo stadio è per evitare una diversa frequenza nei due sensi di rotazione che potrebbe infastidire in alcune applicazioni
L'albero in uscita in acciaio è sostenuto da cuscinetti a sfera schermati metallo e/o gomma e non da bronzine.
Flange ed alberi possono essere progettati e realizzati anche in base alle necessità del cliente.


Caratteristiche Tecniche

Riduttori Ø 28
N° Stadi Riepilogo riduzioni Riduzione x stadio L
1 4,29 5,18 6,75 10,2   28,8
2 18,4 22,2 29,0 43,8 4,29 39,5
22,2 26,9 35,0 52,9 5,18
29,0 35,0 45,6 68,9 6,75
3 79,0 95,4 124,2 187,7 4,29 50
4,29
95,4 115,2 150,1 226,8 5,18
4,29
124,2 150,1 195,5 295,4 6,75
4,29
115,2 139,2 181,3 293,9 5,18
5,18
150,1 181,3 236,1 356,8 6,75
5,18
195,5 236,1 307,5 464,7 6,75
6,75
Ø 28 Camicia in Acciaio

Applicazioni

I nostri riduttori possono essere impiegati in diversi ambiti:
  • domotica
  • macchine utensili
  • macchine automatiche
  • elettrodomestici industriali
  • vending machines
  • robotica
